大溶劑聯合生產技術
一、原料
以玉米（淀粉質）為原料，采用發酵法聯合生產乙醇、丁醇及丙酮。產品乙醇質量符合《中華人民共和國食用酒精（edible alcohol）國家標準（GB 10343-2008）》，產品丁醇質量符合《中華人民共和國工業正丁醇國家標準（GB/T6027-1998）》，產品丙酮質量符合《中華人民共和國國家標準：工業丙酮（GB/T 6026-1998）》。
二、工藝路線
玉米（淀粉質）經篩分清選后粉碎，玉米粉按一定濃度拌料，經高溫噴射液化后接種聯合發酵，成熟醪經粗塔蒸餾，粗蒸餾液分餾后提純得成品乙醇、正丁醇、丙酮。
淀粉乳經配料預熱進入糊化鍋內，用二次蒸汽加熱至105℃糊化，再進入蒸汽噴射液化消毒器加熱到140℃左右滅菌。隨后經過后熟器、維持罐，最后進入汽液分離器，分離出的二次蒸汽返回糊化鍋加熱生醪，醪液分離出二次蒸汽后，進換熱器降溫至約40℃送去發酵。醪液先后經過種母罐、育種罐、發酵罐后，發酵為成熟醪。
成熟醪經預熱后進入蒸餾系統，該系統采用雙粗塔差壓蒸餾方式，分別由醪塔1#、醪塔2#、一丁塔、二丁塔、丙酮塔、除醛塔、乙醇塔，丁油塔組成。

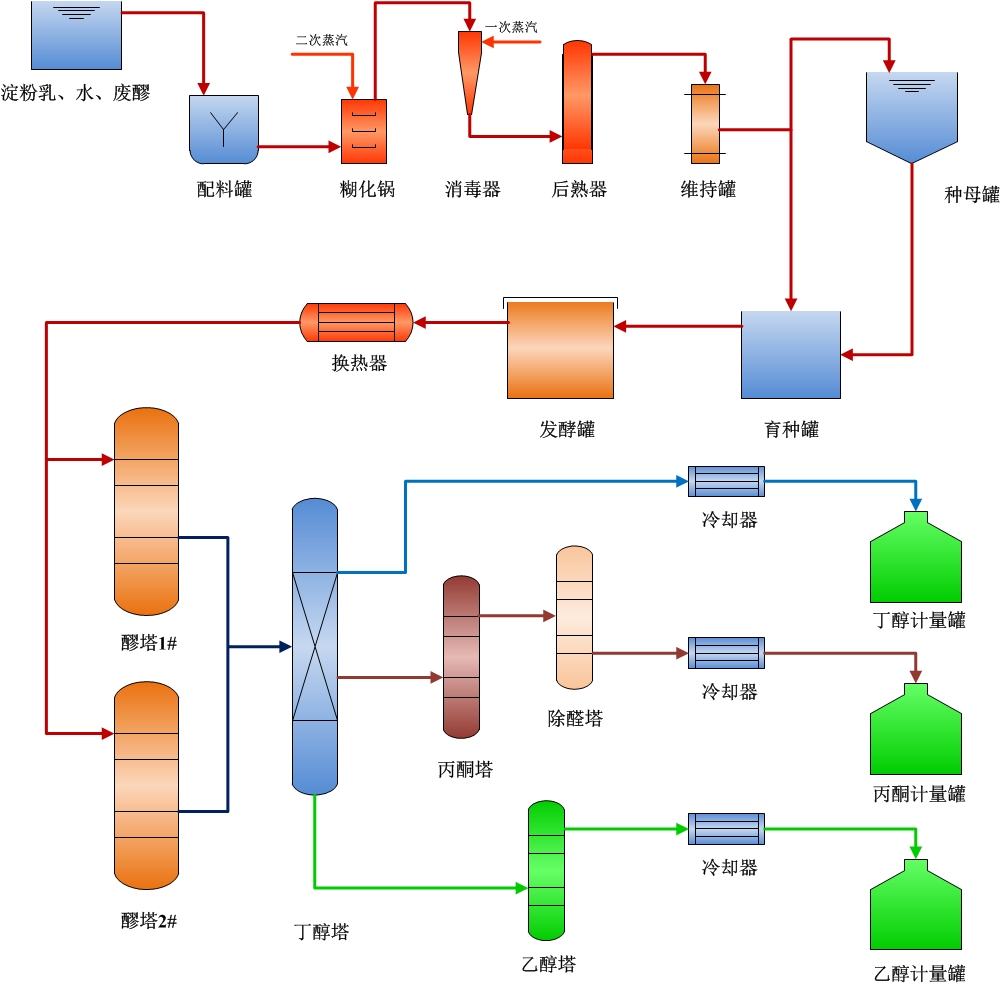

工藝流程簡圖如下：
三、工藝特點
1.采用聯合發酵蒸餾，熱能在生產過程中多次耦合，節約能耗
2.工藝成熟，產品質量穩定，質量好
3.工藝設計先進，設備投資?。?br />
4.聯合生產，降低環保投資和環保設施運行費用；
5.裝置完全自動化，減少操作人員數量，降低勞動強度；
四、專利及獲獎
1、專利：ZL 2009 1 0192761.0 生物丁醇聯合發酵生物乙醇的生產方法
五、消耗指標（噸生物燃料乙醇、丁醇）
|
產品名 |
序號 |
名 稱 |
規 格 |
單 位 |
消 耗 定 額 |
備 注 |
|
聯合工藝 |
原 工 藝 |
乙 醇
|
1 |
一次水 |
≤20℃ |
m3/t |
20 |
33 |
節約13 |
|
2 |
循環水 |
≤25℃ |
m3/t |
240 |
270 |
節約30 |
|
3 |
電 |
380V 50Hz |
kwh/t |
155 |
185 |
節約30 |
|
4 |
蒸汽 |
0.8MPa |
t/t |
2.9 |
3.4 |
節約0.5 |
丁 醇（按噸溶劑計算）
|
1 |
一次水 |
≤20℃ |
m3/t |
15 |
20 |
節約5 |
|
2 |
循環水 |
≤25℃ |
m3/t |
150 |
200 |
節約50 |
|
3 |
電 |
380V 50Hz |
kWh/h |
140 |
180 |
節約40 |
|
4 |
蒸汽 |
0.8MPa |
t/t |
2.7 |
14.8 |
節約12.1 |
六、工程應用
1、吉安生化新能源科技有限公司15萬噸/年生物丁醇項目
2、江蘇連云港聯化化學品有限公司4萬噸/年生物丁醇項目
3、內蒙古利牛生化有限公司3萬噸/年生物丁醇項目
4、安徽瑞福祥食品有限公司3萬噸/年生物丁醇項目
5、內蒙古通遼中科天元淀粉化工有限公司3萬噸/年生物丁醇項目
